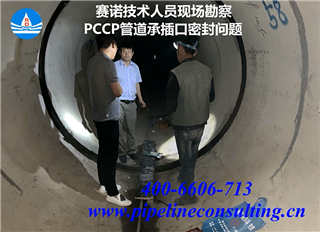

PCCP管道承插口滲漏 冗余密封綜合治理
一、工程概況
PCCP管道為鋼筒預應力混凝土管道,管口采用承插式連接。PCCP管道自重大,尤其大口徑的管道,承插口壁薄,加工及搬運安裝及后期運行階段管道基礎沉降導致密封圈脫離密封位置和管壁裂縫缺陷等原因產生滲漏,為杜絕安全隱患,需要及時處理,解決滲漏及密封問題。
二、運用技術、材料
根據現場特殊的施工條件,為保證無滲漏整體效果,采用鄭州賽諾建材的專業內防水技術,應用YYA特種防水抗?jié)B漿料、YY16閃凝漿料、RD-AM改性丙烯酸鹽灌漿料、RD-EXP冗余密封膠帶、RD-S冗余防水粘結料等抗?jié)B防水密封材料施工,構建一個高強度的多重防水抗?jié)B密封系統,徹底解決滲漏隱患。
主要材料性能:
一)、YYA特種防水抗?jié)B漿料
YYA特種防水抗?jié)B漿料,由鄭州賽諾建材有限公司研發,是一種專業在背水面處理混凝土、磚石結構滲漏水的剛性內防水材料,屬新型防水抗?jié)B材料,無毒無味,阻燃,環保,可用于食品和飲用水工程。是由幾十種純無機成分組成的灰色粉末,單組份,各種成分與水互相發生反應后,具有多重防水抗?jié)B的功能,而且強度高(7天C30以上),耐高低溫(-40-200℃),粘接力強(2.0MPA),抗?jié)B壓力達1.8MPA,可耐180米水柱的壓力,不起層,不開裂,耐紫外線,耐老化,抗凍,不易被破壞,無搭接縫施工,可靠性高,可快速解決地下室滲水,地下車庫滲水,地下室漏水,地下車庫漏水,水池漏水,隧道滲水以及電纜溝漏水等各種混凝土大面積滲水與磚混結構滲水問題,效果耐久。已通過國家建筑材料測試中心的檢測,被列為中國工程建設重點推廣應用產品,是耐久性防水工程的選擇。本材料采用噴涂施工,即使采用高壓注漿或其他材料效果不佳的,使用本材料依然可以達到好效果。
YYA特種防水抗?jié)B漿料作為內防水施工的主要材料,具有以下優點:
?。?)、優異的防水抗?jié)B能力,是真正的多重動態防水材料;
(2)、和混凝土、磚石結構具有較高的粘接能力,可背水面大面積帶水施工。即使遇到使用注漿或其他材料效果不佳的滲漏水情況,該材料同樣可以達到好效果;
?。?)、采用噴涂法施工,防水層厚度均勻,無接縫,并可根據施工要求調節材料的厚度,既適合局部修復處理,也可以大面積施工。
?。?)、集防水,抗?jié)B,修復,加固,保護為一體,不需另做保護層,具有較高的抗壓強度與抗折強度,可以承受較高的漏水壓力,有效增加建筑物的強度
?。?)、由純無機材料組成,與混凝土結構同壽命,耐高溫,耐紫外線,抗凍,抗老化。
(6)、無毒無味,真正的綠色環保產品,可以應用于食品工程和飲用水工程。
該材料應用范圍廣泛:地下室,地下車庫,人防,隧道,地鐵,電纜溝,電梯井,電纜井,閥門井等各種地下工程滲漏水,以及水池,大壩,水利工程等各種混凝土,磚石結構的建筑工程的滲漏水。
本材料經常用于背水面對大面積混凝土滲水或者大面積磚混結構滲水基層的預處理。
二)、RD-EXP冗余自粘密封膠帶
厚RD-EXP冗余自粘密封膠帶由改性熱塑性聚烯烴類防水片材、高分子自粘膠膜、隔離膜構成。具備濕鋪、預鋪反粘性能,和粘結料中未初凝的水泥漿在壓力作用下,通過蠕變,相向滲過防粘層,形成有效的互穿粘結和巨大的分子間力。粘結料固化后,RD-EXP冗余自粘密封膠帶和結構主體之間的空隙得到最大限度的密封,與混凝土結構實現融合,徹底消除竄水通道。
產品特點
不含增塑劑等有害化學添加劑,安全、環保,具備卓越的低溫柔性,-40℃彎曲不脆裂,具有良好的柔韌性,使用壽命50年以上;擴大了地域應用范圍,且輕便易于搬運,方便施工,降低勞動強度,材料柔軟耐高溫自重輕等特點,填補了彩鋼防水的空白;優良的抗老化、抗紫外線、抗氧化性能保證了產品能夠?qū)崿F(xiàn)其他同類產品無法超越的耐久年限;高斷裂強度、高撕裂強度,耐根穿刺,耐化學腐蝕,耐候性優越;白色表面陽光反射率高,節能。
適用范圍
主要應用于平屋面、坡屋面、彩鋼結構外露式單層屋面,混凝土結構變形縫等防水及修繕、翻新工程和連接縫等防水密封。
三、主要施工步驟:
一)、施工措施及基面處理:
1、現場安全、防護施工措施
堅持“安全第一,預防為主”的方針,在施工期間杜絕一切安全質量事故。強化施工現場科學管理,滿足現場環保要求,創一流水平,進行安全文明施工。
1)、周邊1-2米設置安全防范界線樹立警戒告示牌等措施,安全專員管理巡查。
2)、安全梯搭設結實,方便上下安全,換風排氣電扇配備。
3)、防護口罩、安全帽、橡膠水鞋、橡膠手套、安全帶。
2、積水抽排、基面處理施工
基層要求:清除污水、污泥,垃圾裝袋、積水抽排至業主指定點。
1)、清理配備機具:污水泵、鐵鍬、掃帚、空壓機、手錘、鋼鑿、抹布等。
2)、 將泵抽出的水反復沖洗套管周圍底板及陰角、缺陷孔洞部位松動的附著物,大的垃圾裝袋吊出堆放到指定點瀝水。
二)、承插口防水密封綜合治理措施:
1、施工機具:梯架、電纜接駁、水泵、角磨機、電鎬、電鉆、空壓機、鐵鏟、鋼釬、棕毛刷、滾筒、便攜雙液灌漿機、料桶、攪拌機等。

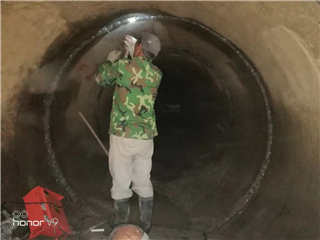

2、承插口密封施工步驟:
1)基面處理:垃圾清理,高壓水沖洗清潔,積水抽排,確保承插口施工范圍無明水聚積;
2)背靠處理:將承插口基面打磨毛面,管壁清理干凈,承插口間隙垃圾整體高壓沖洗清理干凈;
3)措施:涌水嚴重的孔洞、間隙用YY16閃凝漿料快速固結堵漏止水,微小滲漏無須做止水處理;間隙大的直接采取YY16和YYA按2:1干混均勻,再拌合篩檢的細砂(粉、砂份量按2:1)成快凝抗?jié)B堵漏砂漿嵌填密實,用抹刀抹壓與管壁平齊。毛刷蘸水刷順、養護。
4)采取YY16和YYA按2:1干混均勻,將100-150mm長,直徑10mm規格的橡膠膨脹止水針頭放置抵入試壓孔50-100mm,再用快凝抗?jié)B堵漏料固定密封(或整體密封堵漏后再鉆孔安裝止水針頭),厚度30-50mm左右,保證將止水針頭橡膠部位全部埋入,確保固結牢固??炷?jié)B堵漏料須少配制,快施工,熟練進行間隙按固定厚度整體批抹壓實,棕毛刷沾水養護、刷涂收勻密實;
5)2-4小時后按RD-AM改性丙烯酸鹽灌漿料配比(主劑:助劑為1:1)分別倒入兩個料桶,將雙液灌漿機的吸料管分別放入料桶,將注漿牛油頭連接止水針頭即可加壓注射,雙液在混合器混合后注入兩道密封圈空隙,形成凝膠,擠壓密實,與兩道密封圈形成復合止水環,堵住滲水通道。
工藝流程:布置鉆孔→分段阻塞(或用孔口封閉器)→選擇漿液濃度和凝膠時間→確定灌漿壓力→灌漿→封孔→效果檢查。
雙液灌漿:
凝膠時間短于30min的一定要采用雙液灌漿;凝膠時間長于30min的盡量采用雙液灌漿,可以提高漿液的利用率,減少棄漿,還可以提高灌漿質量,降低勞動強度。
當Q≤5L/min時,凝膠時間為35~45min;
當5L/min≤Q≤10L/min時,凝膠時間為25~35min;
當Q>10L/min時,凝膠時間為15~25min。
施工灌漿
?、偈{容器應采用塑料或不銹鋼制品;
?、谟梅囱h(huán)法,回漿管進風,進漿管敞開,用風將孔內的積水吹出來;
采用雙液灌漿時,將泵的輸入管分別與A、B液連接;記錄孔容占漿,盡快升到設計壓力;
?、勖?min記錄一次進漿量,直至灌漿結束;
?、芄酀{應連續進行,只有在鄰孔串漏的情況下才可以采用間歇灌漿;
?、菰谠O(shè)計灌漿壓力下,應灌至連續3個讀數小于0.02L/min時即可結束。對于有涌水的孔段或地下水流速較大的部位,應灌至孔內漿液凝膠。待最后一批混合的漿液膠凝1h后,才可松開阻塞器、拔管、掃孔和進行下一工序。
?、薹饪祝喝識D-AM丙烯酸鹽灌漿結束后,應通過掃孔的辦法將孔內的凝膠清除并沖洗干凈,然后用YY16進行固結封孔。
?、咝Ч麢z查:RD-AM丙烯酸鹽灌漿結束3d后即可進行效果檢查。
6)采用角磨機安裝鋼絲輪和金剛砂磨片分別打毛承插口管內壁基面,整體高壓噴水清洗、潤濕基面。對混凝土表面浮漿、反堿、塵土、油污以及表面涂層等雜物必須清除干凈,用鋼絲刷、打磨機及清水高壓清洗基層表面。
7)RD-S冗余防水粘接料粘貼RD-EXP冗余密封膠帶。
按RD-S冗余防水粘接料水、粉料1:3比例取料,先將3份粉料倒入盛有1份水的料桶攪拌5分鐘備用(根據實際狀況加減乳液或粉料調節稀稠及軟硬程度)。
?、诟鶕?jù)承插口環形實際尺寸,剪裁RD-EXP冗余密封膠帶,搭接預留150mm寬,剪裁成寬度500mm左右備用。

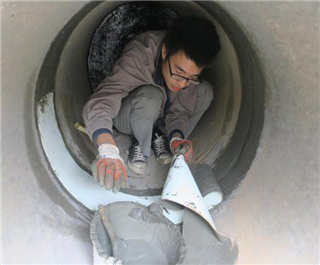

?、蹖⒉眉艉玫哪z帶自粘面隔離膜揭開,展放于承插口附近的管底,粘貼面朝上,將粘結料同時滿涂在承插口基面和卷材面上,厚度確保2mm左右,再將膠帶覆貼于承插口基面上,連接邊置于側壁易施工的高度,用刮板趕壓粘貼卷材,確保滿粘密實,無空鼓。
8)噴水潤濕基面后,用棕毛刷或滾筒蘸取粘結料將膠帶邊口整體涂刷密封。余料清理干凈。
9)觀察24小時后,無滲漏現象即可進行驗收。
四、相關案例:

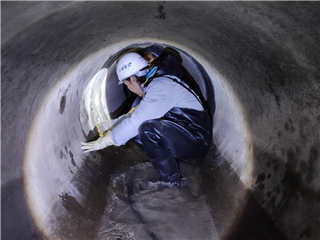

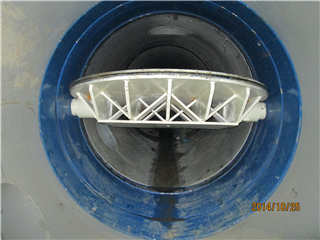

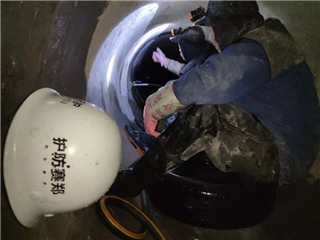

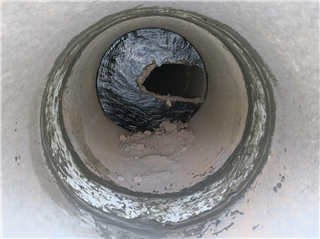

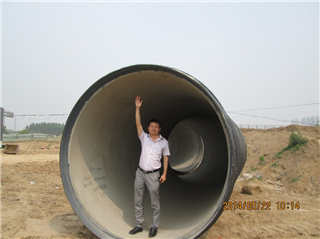

1.管道接頭滲漏的治理(DN1200):

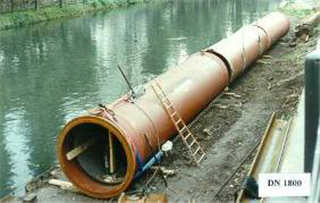

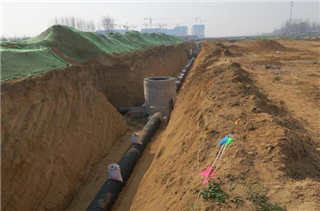

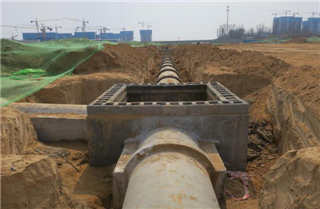

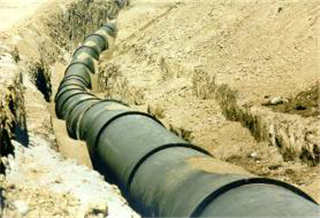

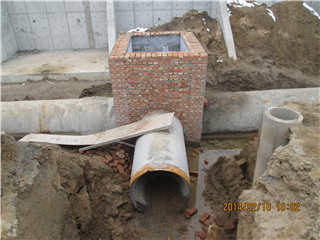

2.污水管道的鋪設:

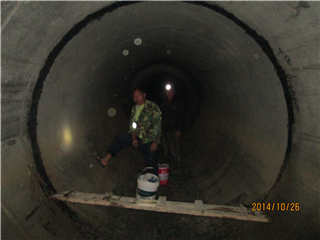

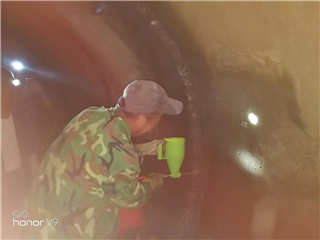

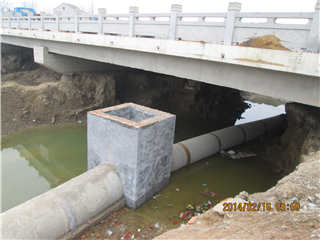

3. 地下排水管道接口滲漏的治理

4.洛寧地下市政管道滲漏檢測、修復治理

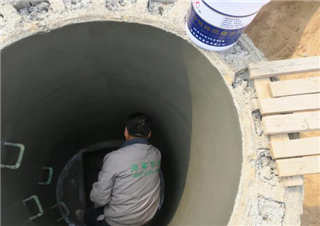

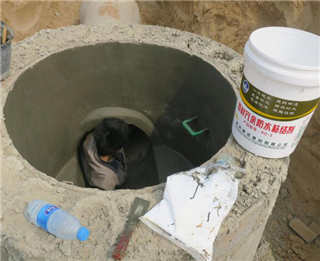

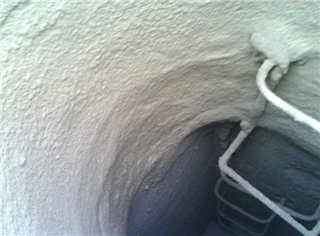

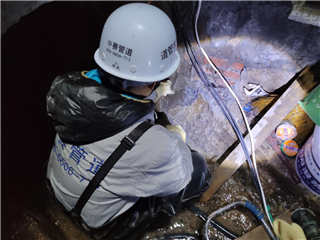

5、鄭州新鄭港區市政污水檢查井及接口滲漏治理

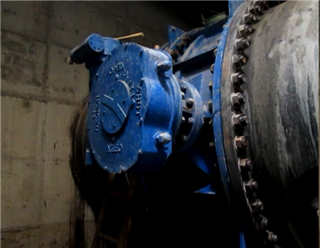

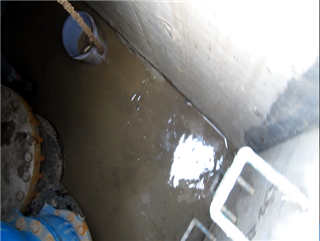

6.大慶閥門井滲漏治理

7.周口閥門井滲漏治理

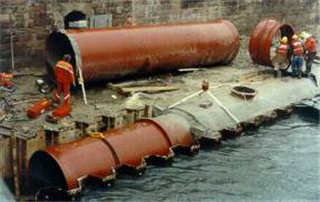

8、天津地下輸水管接口滲漏密封

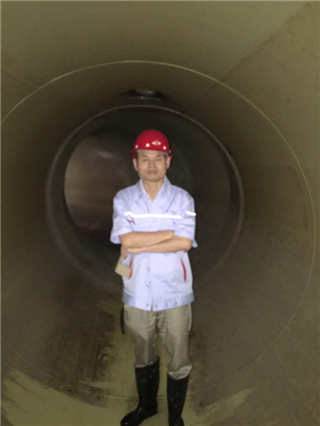

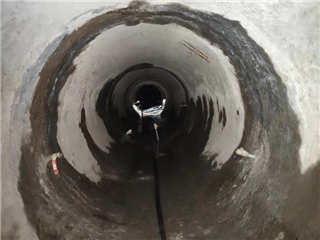

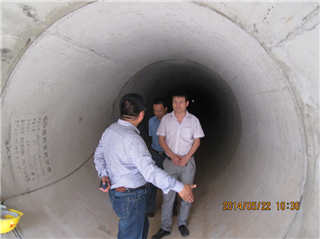

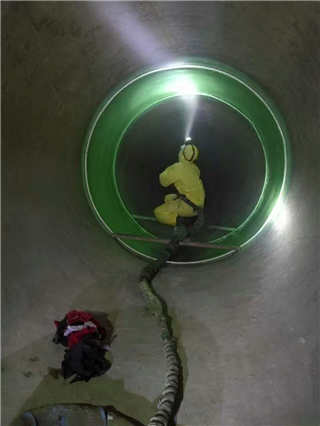

9.鄭州南水北調輸水DN2600頂管施工承插口滲漏治理。

五、公司簡介:
鄭州賽諾建材有限公司是一家由國家工商行政管理局注冊的有限責任公司,注冊資金100萬元。由具有國際跨國公司技術咨詢背景的專業團隊于2007年9月創立,是一家以科技研發、技術創新、生產、設計、銷售、服務為主的建材企業,主要為建筑工程提供可靠性防水密封和結構缺陷修復防護系統解決方案。
經營范圍:混凝土添加劑、干粉砂漿、水溶性涂料、工程機械的研發、生產和銷售;技術咨詢、技術轉讓;從事貨物和技術的進出口貿易。
公司立足國際前沿,從多學科交叉綜合解決問題的角度,針對目前國內建筑工程結構滲漏頻發的現象,提出了冗余密封防水理論,擁有各類專利技術多項,研發生產各類建筑防護常用材料30多種?!兜叵率胰哂喾浪Y(jié)構》自主核心專利技術,彌補傳統防水技術缺點,填補市場空白,以較高的性價比,創造性地解決了工程領域的大量施工難題,公司先后參與修訂和編制相關行業規范和標準:
《工程冗余密封技術規程》主編單位;
《混凝土預制構件外墻防水工程規程》參編單位;
《全國建筑防水堵漏工程定額手冊》常務主編單位;
《全國防水堵漏技術手冊》副主編單位;
《建筑物移位糾傾增層改造技術規范》編寫單位;
《剛性防水材料和堵漏灌漿材料標準匯編》編寫單位;
《建筑防水卷材產品生產許可相關標準匯編》(第二版)編寫單位;
《非固化瀝青防水涂料》編寫單位。
中國老教授協會土木建筑(含建筑物改造與病害治理)專業委員會常務委員單位;被相關行業評為河南“重質量 守信譽”承諾單位、中國建筑防水行業“科技創新企業”、全國建筑建材行業“優秀民營科技企業”、中國建筑防水行業“知名品牌企業”、中國建筑防水材料行業“優秀原材料企業”、中國建筑防水涂料“優秀企業”、中國科學家論壇“發現.2017年度建材行業科技創新十大企業”等稱號,與東北大學、沈陽建筑大學校企合作“實踐教學基地”、2018年度中科創新院和中科院青促會授牌“科學家研發服務工作站”等,獲得了客戶的信賴和工程界、學術界同仁的認同。
徹底解決建筑工程滲漏難題,為人類奉獻無漏的美好生活空間是我們的企業使命。
免費咨詢電話:400-0371-713 15137139713 官網:
六、技術交流及資質、證書
1. 在上海與開發商技術交流

2.與中建七局做技術交流

3.與萬達和中建二局做技術交流

4. 在中核做技術交流

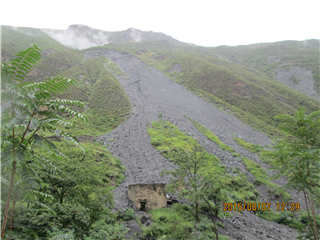

5. 在藏區處理滲漏造成的山體滑坡
