YYA特種防水抗?jié)B涂料在地下工程滲漏治理中的應用

陳寶貴1，冀文政2，王惠新3

（1.河南建筑材料研究設計院有限責任公司，河南鄭州450002；2.總參工程兵科研三所，河南洛陽471023；3.河南省科技信息研究院，河南鄭州450008）

　　
摘要：介紹了YYA特種防水抗?jié)B涂料的產品性能、施工操作要點，并以鄭州長城特種水泥公司配電房電纜井、河南三門峽市虢都花園地下車庫、山西運城智雅茗苑地下車庫工程背水堵漏為例，介紹了其施工應用技術。

關鍵詞：YYA特種防水抗?jié)B涂料；剛性防水；地下車庫漏水；電纜井漏水

文章編號：1007-497X（2013）-12-0000-00 中圖分類號：文獻標識碼：B


0 前言

大多數地下建筑，均采用柔性防水和剛性防水相結合的復合防水設計，地下建筑的底板和外墻設計為抗?jié)B混凝土結構，柔性防水層設計在剛性防水層的迎水面。地下建筑發生滲漏，即可判定外包柔性防水層和抗?jié)B混凝土結構層同時失去了防水功能，水穿透了柔性防水層和剛性防水層。治理滲漏時，可以不再修復柔性防水層，而采用注漿和抹面相結合的技術措施。采用該工藝，注漿后涂抹的防水材料應具備下列特點：1）必須是剛性防水材料：由于柔性防水層設計在背水面時，遇水壓易與基層剝離，所以這道防水層必須選擇剛性材料；2）材料適宜在潮濕基面施工，并與潮濕基層具有良好的粘結力；3）必須具有較高的抗?jié)B性；4）宜為環保無毒的產品；5）施工時可用機械化施工。

另外少數地下建筑的主體結構采用磚砌主體，如電纜溝、電纜井、水表井和個別住宅的地下室等，這類建筑也容易發生滲漏。治理這類地下建筑滲漏時，一般在背水面抹壓防水砂漿、聚合物水泥砂漿等剛性防水層。如果這類建筑物外持續存在水源，防水砂漿和聚合物水泥砂漿就無法確保不滲漏，需在磚砌體建筑物背水面涂抹高抗?jié)B性的剛性防水涂層。

YYA特種防水抗?jié)B涂料的性能和施工工藝符合上述要求，現以鄭州長城特種水泥公司配電房電纜井、河南三門峽市虢都花園地下車庫、山西運城智雅茗苑地下車庫工程背水堵漏為例，介紹YYA特種防水抗?jié)B涂料的施工技術。所選的3個工程案例中，有兩例工程是磚砌體結構，一例是防水混凝土結構。

1 YYA特種防水抗?jié)B涂料性能
　　
YYA特種防水抗?jié)B涂料是一種以水泥為膠凝材料、配以多種助劑干混而成的剛性防水防滲材料，外觀呈灰色粉末。目前，該材料暫無產品標準，國家建筑材料測試中心依據JC 474—2008《砂漿、混凝土防水劑》、JC/T 951—2005《水泥砂漿抗裂性能試驗方法》、JC/T 984—2005《聚合物水泥防水砂漿》、GBJ82—85《普通混凝土長期性能和耐久性能試驗方法》、CCES 01—2004《混凝土結構耐久性設計與施工指南》以及ASTMC1202—05《混凝土抗氯離子滲透性能電動指示試驗方法》，對該產品進行了性能測試。

　　2 YYA特種防水抗?jié)B涂料施工要點
　　
YYA特種防水抗?jié)B涂料對基層、環境氣候條件、噴涂工藝及后期養護具有特定的要求。

2.1 基層要求

YYA特種防水抗?jié)B涂料適用于混凝土、砂漿、磚石基層，要求基層堅固、平整、潔凈，充分濕潤但無明水?；鶎颖砻娴氖杷蓪?、鋼筋頭等應予以剔除，基層表面的孔洞、凹槽等，應采用本產品拌合少量水抹平。

如果基層過分干燥，吸水較多，會使涂層失水過快，影響涂層固化，導致涂層強度降低、抗?jié)B性變差，故施工前應噴水充分潤濕基層。如果基層表面存在明水，改變了本產品的水料比，也不利于形成抗?jié)B性較高的防水層，因此基層不得有明水存在。

在地下工程滲漏治理中，如果有滲流現象，應先采取注漿工藝止住明水滲漏；也可在基層上鑿孔剔槽，孔槽內嵌填無機防水堵漏材料，達到止住明水滲漏的目的?；鶎颖砻鏌o滲流現象后，方可進行噴涂施工。

2.2 環境要求

YYA 特種防水抗?jié)B涂料施工時，環境溫度應在5~40益之間，且不應在5級以上大風和雨雪天施工。

2.3 施工方法

將水放入拌料桶中，用手提式電動攪拌器邊攪拌邊加入YYA特種防水抗?jié)B涂料。水和涂料的比例控制在（0.20~0.25）頤1，攪拌均勻后，用噴涂設備將拌好的涂料均勻噴涂在基層表面。第1遍涂料初凝后，噴涂第2遍，以此類推，噴涂3~5遍后，形成一道致密的防水層。如欲得到表面平整的防水涂層，可邊噴涂邊用鐵抹子收光抹平，但不可在涂層初凝后收光抹平。在完成預設的噴涂遍數后，如局部仍然有滲漏現象，應重點多次噴涂。

2.4 成品養護

涂層終凝后，其表面應噴霧或覆蓋進行保濕養護；養護過程中，應使涂層表面始終處于潤濕狀態，養護時間不少于7d。

3 工程案例
　　
3.1 鄭州長城特種水泥公司配電房電纜井滲漏治理

鄭州長城特種水泥公司配電房內建有電纜溝和電纜井，電纜通過電纜溝和電纜井進出配電房。電纜井的主體結構為磚砌體，內表面抹水泥砂漿粉刷層，未采取任何防水措施，每逢陰天下雨，電纜井便產生滲漏。

2010年9月，經與業主單位協商，采用了YYA特種防水抗?jié)B涂料治理滲漏，在電纜井背水面噴涂一道YYA防水抗?jié)B涂層，由材料生產單位親自施工。在無雨的天氣且電纜井無明水滲漏時，在電纜井背水面噴涂了5遍YYA涂料。2012年10月，連續降雨2d后，對該電纜井的治理效果進行回訪，發現電纜井內表面處于干燥狀態，見圖1。

　　3.2 河南三門峽市虢都花園地下車庫滲漏治理

據土建施工單位介紹，該地下車庫埋深約6m，地下水位在地表下70~80m。車庫外墻采用250mm厚抗?jié)B標號為P6的混凝土，車庫頂板采用150mm厚抗?jié)B標號為P6的混凝土，底板為素混凝土墊層抹平壓光。車庫外墻和頂板外防水采用兩道聚乙烯丙綸防水卷材；頂板上方，依次為1.0~1.5m回填土、300mm 厚三七灰土和350mm厚素混凝土墊層，素混凝土表面鋪貼地面磚。

車庫橫梁與頂板之間，局部有1m的空間，采用磚砌填充，表面抹壓砂漿，背水面鋪貼聚乙烯丙綸防水卷材。工程投入使用之后，遇到陰雨天氣，磚墻部位產生濕漬，局部產生了滲流（圖2）。

2011年9月，經與施工方協商，采用YYA特種防水抗?jié)B涂料進行治理。施工工藝為：1）拆除聚乙烯丙綸防水層，露出水泥砂漿抹灰層；2）產生滲流的部位，采用無機防水堵漏材料快速封堵滲漏點；3）無明水滲漏后，在水泥砂漿表面噴涂YYA特種防水抗?jié)B涂料；4）

經過多遍噴涂，形成一定厚度的防水涂層。2012年3月對該工程進行回訪，滲漏得到了控制（圖3）。

　　
3.3 山西運城智雅茗苑地下車庫滲漏治理

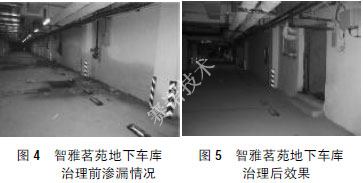

山西運城智雅茗苑地下車庫埋深約6m，底板、外墻、頂板均采用抗?jié)B標號為P6的混凝土，外貼兩道聚乙烯丙綸防水卷材。工程投入使用后，外墻距地面高1.5m的范圍內因滲漏產生濕漬，局部有滲流現象，導致內墻涂料涂層浸濕、起皮、脫落（圖4）。

經與甲方協商，采用了YYA特種防水抗?jié)B涂料進行修復。首先剔除滲漏部位的內墻涂料及砂漿粉刷層，露出外墻混凝土基層，清洗基層表面的浮灰，有明水滲漏的部位注漿止漏，待基層表面無明水時，噴涂YYA特種防水抗?jié)B涂料3遍，涂層固化后檢查無滲漏，用水泥砂漿重新找平，并涂刷內墻涂料。該車庫總維修面積2000余m2，維修后，內墻涂料不再產生起皮、變色、脫落現象（圖5）。

　　4 結語

YYA特種防水抗?jié)B涂料屬無機剛性防水涂料，可應用于迎水面和背水面，施工現場無有害氣體揮發，可在潮濕基層上施工。涂料采取噴涂施工，提高了施工速度、節約了人工投資，降低了施工成本。采用YYA特種防水抗?jié)B涂料的工程，絕大部分滲漏現象得到了有效控制，但對于該材料治理滲漏的長期效果，還需要繼續跟蹤考察。


作者簡介：

　　陳寶貴，男，高級工程師，本刊編委，河南建材研究設計院高工，中國建筑學會防水技術專業委員會專家，中國建筑業協會防水分會專家，中國硅酸鹽學會防水材料專業委員會專家委員，中國工程建設標準化協會建筑防水行業專家。

　　冀文政，男，總參工程兵科研三所高級工程師，多年來一直從事地下工程防水技術與防水材料研究工作，多年來先后有七項科研成果獲軍內科技進步獎，在各種會議與雜志上發表論文四十多篇。參加編寫《人防工程防水技術手冊》、《地下防水工程質量驗收規范》、《地下工程防水構造圖集》、《地下工程防水技術規范》，主筆編寫《地下工程防水技術手冊》，主持編寫《地下工程防水技術規范》第三次修改稿。
