1.編制依據：

　　2.工程概況：
　　（1）本工程××演藝術中心，項目位于××西側，建設用地東北面為××石窟，東側為綠化帶，南側為××河。總建筑面積9939.46m2，包含一個陳列館、一個多功能的演藝中心。北面陳列館以寬4m，跨度40m為一個單元的拱形交錯排列而成。陳列館為單層大跨度空間，地下6m，地面南以上最高點標高5.8m。演藝中心為一方形古城堡式的建筑。地下一層，層高3.6m，地上一層檐口標高7.0m。基礎采用鋼筋混凝土墻下條基加防水板基礎。防水等級：地下I級，屋面II級。
　　1）陳列館

　　2）演藝中心

　　（2）防水工程
　　1）地下室部分
　　地下室防水等級為一級。防水采用SBS改性瀝青防水卷材，其各項指標均應符合《地下工程防水技術規范》；
　　①陳列館及演藝中心地下室防水做法底板（由上至下）：
　　a.自防水鋼筋混凝土底板；
　　b.50mm厚C20細石混凝土保護層；
　　c.低擋卷材隔離保護層；
　　d.3mm+3mmSBS改性瀝青防水卷材；
　　e.基層處理劑
　　f.20mm厚1︰2.5水泥砂漿找平層；
　　g.100mm厚C15素混凝土墊層；
　　h.素土夯實。
　　②地下室側墻（由內至外）：
　　a.自防水鋼筋混凝土側墻；
　　b.20mm厚1︰2.5水泥砂漿保護層；
　　c.基層處理劑；
　　d.3mm+3mmSBS改性瀝青防水卷材；
　　e.5mm厚聚乙烯泡沫塑料保護層；
　　f.2︰8灰土分層夯實。
　　③地下室頂板（由下至上）：
　　a.自防水鋼筋混凝土頂板；
　　b.20mm厚1︰2.5水泥砂漿找平層；
　　c.3mm+3mmSBS改性瀝青防水卷材；
　　d.紙胎油氈隔離層；
　　e.70mm厚C20細石混凝土保護層；
　　2）屋面部分。
　　屋面防水等級為II級，耐久年限為15年，混凝土抗滲標號S6。
　　①陳列館屋面為4m寬，跨度40m為一個單元的拱形交錯排列而成，屋面由最高點5.8m向東西兩側延伸至地面。屋面為鈦鋅板金屬直立鎖邊自防水系統，屋面做法應符合《屋面工程技術規范》。
　　②屋面做法：
　　a.0.7mm鈦鋅板(直立鎖邊系統自防水；
　　b.通風絲網；
　　c.單項透氣膜；
　　d.0.7mm鍍鋅板；
　　e.100mm玻璃絲綿隔熱層；
　　f.0.7mm鍍鋅板找平；
　　g.0.7mm穿孔壓型鋼板；
　　h.C型鋼檁條支撐 C250×100×100×3；
　　i.1200×400鋼梁。
　　③演藝中心屋面做法：
　　a.20mm厚1︰5水泥增稠粉砂漿，內配14號鍍鋅鋼絲網，網孔30分縫處鋼絲網斷開，雙向分縫中距為：鋼絲網網寬+20mm，縫寬10mm嵌塑料條；
　　b.60mm厚保溫防水合一型硬泡聚氨酯；
　　c.20mm厚1︰5水泥增稠粉砂漿找平層；
　　d.找坡層：檐口起始處1m范圍內抹20mm厚1︰40水泥砂漿找2%坡，1m以外最薄20mm厚加氣碎塊混凝土找2%；
　　e.鋼筋混凝土屋面板。
　　3）消防水池做法：
　　①水泥基滲透結晶型彈性防擋水材料；
　　②3m范圍內1︰2.5水泥砂漿找1%坡，3m以外陶粒混凝土找1%坡，朝向集水坑；
　　③250mm厚防水鋼筋混凝土底板；
　　④空鋪油氈一層；
　　⑤鋼筋混凝土樓抗水板。
　　4）集水坑做法：
　　①20mm厚1︰2.5水泥砂漿保護層；
　　②1.5mm厚水泥基防水涂料
　　③20mm厚1︰2.5水泥砂漿找平層；
　　④鋼筋混凝土板；
　　⑤50mm厚細石混凝土；
　　⑥紙胎油氈隔離（保護層）；
　　⑦3mm+3mm兩道SBS改性防水卷材；
　　⑧基層處理劑；
　　⑨20mm厚1︰2.5水泥砂漿找平層；
　　⑩100mm厚C15混凝土墊層；
　　○11素土夯實。
　　5）結構防水：防水混凝土原材料及配合比要求
　　①基礎底板混凝土強度等級為C30/S6 、C45/S6。
　　②初凝時間不小于3h，終凝時間不大于12h。
　　③混凝土坍落度控制在160～180mm。
　　3.施工部署及任務安排：
　　（1）各施工部位防水使用的材料；
　　1）地下防水材料為Ⅰ型3mm+3mmSBS改性瀝青防水卷材，基礎為外防水。
　　2）衛生間采用1.5mm厚水泥基防水涂料。
　　3）屋面防水材料為硬泡體聚氨酯防水保溫一體化材料。
　　（2）施工過程安排
　　1）地下室底板防水采用一次施工，甩頭在底板上返300mm以外。
　　2）衛生間采用一次成活，分遍涂刷。
　　4.施工準備：
　　（1）技術準備
　　1）熟悉圖紙，按設計要求配備相應的施工工藝規程；施工驗收規范；施工質量檢驗評定標準及圖集。
　　2）提供施工人員用工手續，備齊相應的上崗證及培訓證書。
　　3）進行逐級技術交底：專業工長以書面形式向各班組進行交底，班組長再向工人進行交底。技術交底要有重點，要有針對性，要針對班組和個人的技術技能特點，針對關鍵部位和質量控制點，提出具體措施和要求。
　　4）備齊施工中所需的計量、測量器具，并要經檢測部門檢測合格，有合格證書。
　　5）檢查主要機具是否完好，能否滿足正常施工使用。
　　6）工種交接檢檢查記錄收集齊全，裝訂歸檔。
　　（2）材料準備
　　1）根據設計要求，該屋面采用柔性防水，做硬泡體聚氨酯防水保溫一體化。材料進場后由監理見證取樣，復試合格后方可使用。衛生間為單組份聚氨脂防水涂料，材料進場合格證及防偽標志、產品說明書等。材料進場后必須現場取樣，送交見證試驗室作試驗，試驗合格后方準使用。
　　2）地下室底板、地下室外墻（外做）的卷材鋪貼采用熱熔法，要求基底堅實、平整、干燥，含水率在9%以下（簡易檢驗方法，將1㎡卷材平鋪于基層上，靜置3-4小時后掀開，覆蓋部位及卷材無明顯水印即可），找平層嚴禁有空鼓、開裂、起砂等缺陷。施工前需通過監理驗收后方可施工。
　　（3）機具準備
　　為保證工程質量，便于施工操作，應配置必要的簡易可行的使用工具，并鼓勵工人進行小改小革，施工中所需的手推車、噴燈、剪刀、小線、笤帚、鋼卷尺、油漆桶、鐵抹子、滾動刷。
　　（4）勞動力安排

　　（5）管理目標
　　由于防水工程為隱蔽性分項工程，對工程影響比較大，維修不方便，為特殊作業或關鍵性工序，特編制專項防水作業指導書進行指導，要求項項必須合格，才允許進行下道工序。
　　5.施工工藝
　　（1）底板、外墻防水
　　1）底板防水。
　　工藝流程：施工準備→基層清理→涂刷底油→放出附加層邊線、鋪貼卷材標準線→附加層施工→卷材防水層施工→封邊。
　　2）施工準備。
　　混凝土墊層澆筑后，根據基礎平面圖放出基礎磚胎膜線，比基礎邊大50mm，按線砌240mm厚磚胎膜，每5m長砌一個370mm磚垛，里側立面用1︰3水泥砂漿抹灰壓光，在與墊層轉角部位用啤酒瓶溜成半徑為50mm的半圓弧。
　　3）基層處理：先用鏟刀和掃帚及其它工具將基層表面的突起物、砂漿和疙瘩等清理干凈，并將塵土、雜物清掃干凈，對陰陽角部位必須認真清理。如下圖

　　4）涂刷底油。將氯丁膠乳作為底油與汽油按1︰1的配料攪拌均勻，用長把滾刷均勻涂刷于基層表面上，不得有漏刷和透底現象，常溫經過4h或手感不粘時，方可進行下道工序。
　　5）彈線。在基層上用小白線裹白灰，彈出卷材附加層位置邊線和卷材鋪貼標準的位置分格線。
　　6）后澆帶底板位置處，先鋪比800mm后澆帶每邊寬450mm的3mm厚SBS橡膠改性瀝青卷材。
　　7）附加層施工。陰陽角等特殊部位增貼一層3mm厚SBS改性瀝青防水卷材附加層，寬度不宜小于500mm，按照彈好的位置線用熱熔法與基層粘貼牢固。

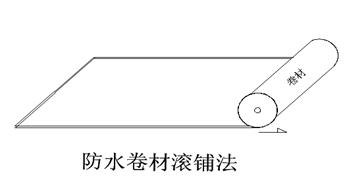

　　8）卷材防水層施工。本工程采用Ⅱ級，3mm+3mm SBS改性瀝青防水卷材，采用熱熔法進行，施工卷材鋪貼方法和順序，根據現場實際情況東西方向為長邊鋪設方法；將成卷的3mm厚SBS橡膠改性瀝青卷材按彈好的標準位置線，將端頭置于鋪貼起始端，用噴燈離卷材50cm左右均勻烘烤卷材底面，當底層熔化到有光澤發黑時即可；隨后用噴燈對準卷材和基層表面夾角，噴燈距交界處約30cm左右，邊烘烤卷材和基層邊跟隨熔化范圍用雙手壓緊卷材緩慢的向前滾鋪，將其地面與基層粘貼牢固。（如圖所示）第一層施工完后進行第二層卷材施工，方法同上。

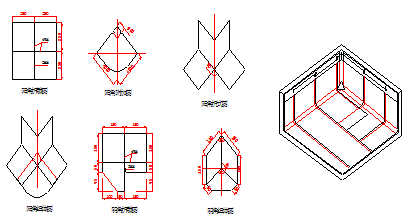

　　9）卷材搭接。卷材的長邊與短邊預留縱橫搭接寬度100mm，第一層防水卷材粘接牢固后，進行二層的防水卷材施工，上下層卷材鋪貼要錯縫進行鋪貼，錯開尺寸為防水卷材寬的1/2進行滾鋪粘貼牢固。(如圖)

　　在立面與平面的轉角處接縫應在平面上距立面不小于600mm處。搭接處要用噴燈熱熔粘貼牢固。以邊緣擠出瀝青為合格，隨即用開刀將擠出的熱溶膠刮平，沿邊端封嚴封接口，防止出現張嘴和翹邊。使之成為一個完整的防水層。
　　10）防水保護層施工。防水層施工完畢，并驗收合格后，隨即進行防水保護層施工。底板平面防水保護層為50mm厚C20細石混凝土，混凝土需做試塊，試塊強度必須滿足C20要求。立面抹20mm厚1︰2.5的水泥砂漿找平層。底板C20細石混凝土防水保護層澆筑前，先用1︰2干硬性水泥砂漿按間距2.5m左右做出標高控制灰餅。豆石混凝土鋪好后，用長刮杠根據灰餅標高刮平，用木抹子拍實，表面泛漿后搓平。

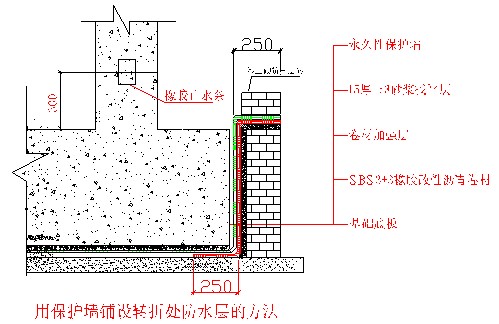

　　防水導墻上立面用2︰1（水泥︰中砂）加適量的水攪拌成稀粥狀，水泥砂漿內摻水泥重量20%的881膠混合物，用磙子進行拉毛，凝固手掰不動后，抹20mm厚1︰2.5水泥砂漿保護層。（如圖）

　　說明：按照會審記錄墻體水平施工縫基礎底板上300mm倒墻處，基礎下沉部分-10.3m、-9.7m部位用鋼板，上部用橡膠止水條。

　　（2）外墻防水層。
　　工藝流程：基層處理—防水卷材施工→5厚聚乙烯泡沫塑料片材保護層。
　　1）基層處理。 涂刷底膠前應將基層上塵土、雜物清掃干凈。

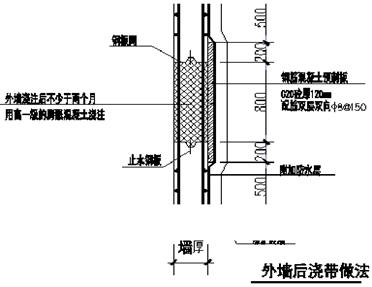

　　2）外墻后澆做法見附圖。

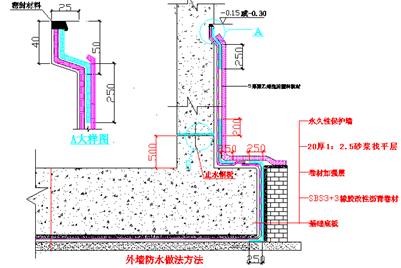

　　3）防水層。基層處理、清理經監理等有關人員驗收合格后，隨即進行防水層施工，施工方法同底板防水層采用熱熔法，底板預留接茬部位，注意按要求先做附加層，然后做大面施工，縱橫卷材搭接為100mm，搭接順序為上層卷材壓下面卷材的做法。卷材作至室外要求標高時，把卷材收頭封入外墻施工預留的凹槽內（見下圖）用1︰2.5水泥砂漿填實抹平。

　　4）防水保護層施工。防水層施工驗收后，隨即用聚醋酸乙烯乳液進行粘貼5厚聚乙烯泡沫塑料片材后進行回填土的施工。
　　①穿地下結構的外墻構件必須做防水處理（如下圖）：
　　A.外墻模板穿墻螺栓做法。

　　B.外墻施工縫處理。

　　C.穿墻套管必須做防水處理。

　　地下室頂露于室外者，上部均做防水方法同地下其它處。
　　②檢查與驗收。每道工序（基層、卷材層和保護層）隱蔽前，必須辦理隱蔽驗收手續。
　　A.防水基層
　　a.基層必須牢固，無松動現象。
　　b.表面應平整，用2m長直尺檢查，基層與直尺間的最大空隙不應超過5mm，且每米長度內不得多于一處，空隙僅允許平緩變化。
　　c.基層表面的陰陽角處均作成圓弧或鈍角。
　　d.基層表面應清潔、干燥，不得有起砂、起皮等現象。干燥程度的現場檢查方法，將1平米卷材平坦的鋪在找平層上靜置3～4h后掀開檢查，找平層覆蓋部位與卷材上未見水印。
　　e.基層處理劑涂刷均勻無漏刷。
　　B.防水層。
　　a.原材料進場檢查與驗收：原材料進場必須有“二證一標”，并現場進行檢查驗收，驗收內容包括規格、外觀質量檢查和物理性能試驗。本工程底板及外墻總防水施工面積13000多m2，按照規范抽取5卷進行復試。取樣應在監理的見證下隨機抽取，其中30%送承擔本工程見證的試驗室進行物理性能試驗。
　　b.規格、外觀質量檢查：本工程采用雙層3mm+3mmSBS改性瀝青防水卷材，要求防水卷材厚度允許偏差為正值。按要求抽樣取卷材試樣，開卷進行檢查，全部指標達到標準規定即為合格。其中有一項達不到要求應在受檢產品重加倍取樣復驗，全部達到標準規定即為合格。復驗時有一項指標不合格，則認為該產品外觀不合格。外觀質量檢查標準見下表：

　　物理性能試驗：外觀檢查合格后，將取樣的卷材切除距外層卷頭2.5m后，順縱向取全幅卷材寬度兩塊送試驗室，進行拉伸性能、耐熱度、柔度和不透水試驗。
　　施工驗收：由于本工程采用SBS3mm+3mm防水卷材，所以要求粘接牢固、接縫嚴密、無損傷、空鼓等缺陷，鋪貼方法和搭接、收頭等做法上，必須高于國家現行驗收規范要求。
　　C.防水保護層。保護層和防水層結合緊密、厚度均勻一致；混凝土和砂漿強度符合設計要求，保護層接縫應嚴密、表面無損傷。
　　（3）室內防水。
　　工藝流程：基層清理—涂刷水泥基防水涂料→保護層。
　　本工程室內有水房間（衛生間、廚房等）防水材料選用1.5mm厚水泥基防水涂料，具體做法如下：
　　1）基層處理。
　　①基層做1︰2.5水泥砂漿找平層，抹平壓光、無空鼓，表面堅實，不起砂、不掉灰。抹找平層時凡遇管道根部周圍，在30mm范圍內的原標高基礎上提高10mm，坡向地漏，避免根部積水，在地漏四周，應做成略低于地面的洼坑，一般在5～10mm。凡遇陰陽角處，要抹成半徑不小于50mm的小圓弧。門口處向外抹250mm砂漿。
　　②涂刷防水層時，穿樓板時立管部位均做預留套管，等立管安裝好后，管壁與套管間填瀝青麻絲，油膏嵌縫；以確保防水質量。
　　2）防水高度：1.5mm厚水泥基防水涂料，并從地面延伸到墻面，高出地面300mm。
　　3）衛生間防水做法。
　　①20mm厚1︰2.5水泥砂漿保護層；
　　②1.5mm厚水泥基防水涂料；
　　③20mm厚1︰2.5水泥砂漿找平層；
　　④鋼筋混凝土底板。
　　4）當水泥基防水涂料完全固化后，衛生間防水工程必須做24h閉水實驗合格后方可再做面層施工。
　　5）檢查與驗收：當防水完全固化后，應及時進行檢查防水涂膜的厚度是否達到1.5mm，檢查方法用小刀房間的中間將水泥基防水涂膜切割一塊，查看側面厚度。如達到1.5mm為合格，反之；后在將此處用防水涂料分層進行涂刷，達到1.5mm進行恢復。
　　6）質量要求。
　　①找平層必須平整，表面潔凈，無裂紋、脫皮、麻面和起砂等現象。
　　②防水涂料涂刷均勻，涂刷厚度必須達到1.5mm。不允許有脫落、開裂、孔眼、涂刷壓接不嚴密的缺陷。
　　③涂刷防水層的基層應按設計抹好找平層，要求抹平、壓光、堅實平整，不起砂，含水率低于9%，陰陽角處應抹成圓弧角。
　　④涂刷防水層前應將涂刷面上的塵土、雜物，殘留的灰漿硬塊，有突出的部分處理、清掃干凈。
　　（4）屋面防水施工。屋面排水系統為外排水，排水坡度1%，坡向雨水口
　　1）防水層做法。
　　①首先將基層清理干凈，找平層做完后進行防水層施工，要求基層完全干燥、干凈，不空不裂。

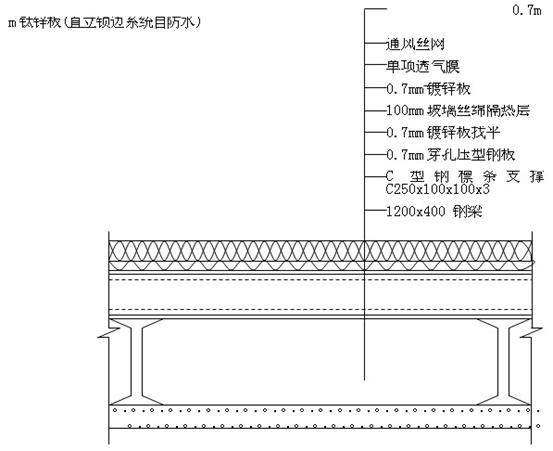

　　②陳列館屋面做法（如圖）。

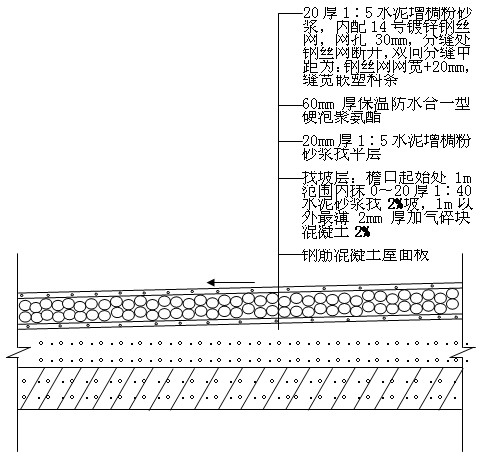

　　③演藝中心屋面做法（如圖）

　　2）質量要求。
　　①屋面不得有滲漏和積水現象；
　　②陳列館屋面做法材料（包括0.7mm 鈦鋅板直立鎖邊系統自防水；通風絲網；單項透氣膜；0.7mm鍍鋅板；100mm玻璃絲綿隔熱層；0.7mm鍍鋅板找平；0.7mm穿孔壓型鋼板；C型鋼檁條支撐 C250×100×100×3；1200×400鋼梁）必須符合質量標準和設計要求；
　　③結構基層應穩固，平整度符合規定，預制構件嵌縫密實；
　　④屋面坡度（含天溝、檐溝、落水口、地漏）必須準確，排水系統應暢通，找平層表面平整度不超過5mm，表面不得有疏松、起砂、起皮現象；
　　⑤聚氨脂硬泡體防水保溫材料必須在噴涂施工前配制好，兩組份液體原料（多元醇和異氰酸脂）與發泡劑等添加劑必須按工藝設計配比準確計量，投料順序不得有誤，混合均勻，熱反應充分，輸送管路不得滲漏，噴涂應連續均勻。
　　⑥噴以前必須對找平層清掃，不得有浮塵或油污。施工時大氣溫度不宜低于15℃，空氣相對濕度宜小于85%，風力宜小于3級。用噴槍對著屋面基層成30～60℃，距地高度大于70～80mm，均勻進行噴涂聚氨脂防水， 噴涂聚氨脂防水應分遍進行，當日的施工作業必須當日連續噴涂施工完畢。噴一次發泡厚度10mm。先施工平面后施工立面，第一遍后間隔30min能上人后進行第二次進行噴涂。第二噴涂10mm厚施工完畢后，依次類推，進行第三次、第四次噴涂直至厚度達到厚度為止。
　　6.成品保護措施
　　（1）防水基層作好后應作好保護工作，底板墊層強度未達到1.2MPa人上去不留痕跡前禁止上人。
　　（2）基層驗收后，除防水器材和材料外其他禁止入內，防止磕碰基層。
　　（3）由于防水工程的特殊性，既要加強成品保護的措施；已鋪好的卷材防水層，應及時采取保護措施，不得受尖物的刺碰，以免損傷防水層。
　　（4）室內的防水涂料做完后未凝固前，嚴禁上人踩踏或塵土顆粒進入以免影響防水質量。
　　（5）防水施工前應認真聽取天氣預報，在天氣晴好時抓緊時間施工，雨天或大風砂天暫停施工，以免表面出現缺陷。
　　（6）在澆筑保護層時，手推車等硬物必須加軟保護，盡量使用平鏟，手推車，防水層上必須有可靠的鋪墊物。
　　（7）防水施工時，其他工種施工人員必須注意保護已作好的防水層。
　　（8）卷材應妥善保存，特別避免與礦物油和動植物油等影響聚乙烯性能的物質接觸，以免造成卷材損壞變質。
　　（9）施工人員必須穿軟底鞋，不把尖銳堅硬的物體放在卷材上，以免損壞卷材。
　　7.安全保證措施
　　（1）所有施工人員進入現場，必須戴好安全帽并遵守總包方一切安全制度的規定。
　　（2）嚴格按照施工組織設計安全保證體系程序運做和檢查制度進行檢查，事前預防、過程監督。責任工長在防水施工之前，先對工人進行防火安全技術交底并落實到班組。
　　防水材料庫房應通風良好，嚴禁煙火，配備專用消防器材。
　　（3）動用臨電設備必須經項目維修電工同意，并由維修電工實施運行完好后方可使用。
　　（4）現場動火前，應經項目主管消防人員開“動火證”并按要求配備好消防器材，方可動火，施工時每兩個工人為一組，每組工人配備一個干粉滅火器。
　　（5）在用噴燈熱熔卷材施工完畢，卷材溫度比較高，嚴禁上人踩壓，以免卷材表面出現腳印等不應有的缺陷。
　　（6）施工人員配備個人消防用品，如手套、防毒面具等。
　　（7）施工現場嚴禁吸煙，違反者重罰。施工前應進行安全技術交底工作，施工操作過程符合安全技術規定。
　　（8）操作時應注意風向，防止下風操作人員中毒、受傷。患有皮膚病、支氣管炎病、結核病、眼病以及對瀝青、橡膠刺激過敏的人員，不得參加操作。
　　（9）防水卷材和粘結劑多數屬易燃品，在存放的倉庫以及施工現場內都要嚴禁煙火，如需明火，必須有防火措施。
　　（10）按有關規定配給勞保用品并合理使用，操作人員不得赤腳或穿短袖衣服進行作業，應將褲腳袖口扎緊，手不得直接接觸有毒材料，需戴口罩、手套施工并加強通風。
　　（11）施工人員不得打鬧、酗酒、抽煙，要求文明施工，確保安全。
　　（12）材料存放應集中，并有防火、防盜措施、設專人看管發放。
　　（13）進場作業人員必須嚴格遵守總包管理各項規章制度。做到文明施工保質保量完成防水工程。
