在北方，混凝土路面或混凝土道路構(gòu)筑物如路邊的路牙石或防撞欄應(yīng)為冬季用融雪劑清除路面的積雪，從而造成硅酸鹽混凝土的腐蝕。從而運(yùn)行一段時間后，混凝土建筑物會出現(xiàn)各種缺陷，如裂紋，露筋，腐蝕等，如不進(jìn)行及時處理，則會進(jìn)一步質(zhì)量惡化，甚至出現(xiàn)安全事故。

　　腐蝕原因為冬季撒鹽除雪，鹽水滲入混凝土后，氯化物將在短期內(nèi)破壞混凝土，并導(dǎo)致鋼筋銹蝕。這種腐蝕類型被稱為“混凝土癌癥”或“混凝土白色死亡”。
眾所周知，融雪劑中含有大量的氯化物，將在短期內(nèi)破壞混凝土，并導(dǎo)致鋼筋銹蝕，形成混凝土缺陷，這種腐蝕類型被稱為“混凝土癌癥”或“混凝土白色死亡“。氯化物比其它礦物質(zhì)對混凝土結(jié)構(gòu)具有更大的影響的原因。這種高濃度的鹽溶液有它自己的結(jié)晶機(jī)制。而混凝土的硬化特性與鹽的結(jié)晶原理差異很大。所以混凝土的硬化速度和鹽的結(jié)晶速度大不一樣。
氯化鈉參與，產(chǎn)生兩種不兼容的反應(yīng)：水泥石的水化反應(yīng)和鹽的獨(dú)立的結(jié)晶反應(yīng)。其速度和時間都不同，如果不能使使兩種反應(yīng)的均等化和結(jié)晶的中性化將導(dǎo)致水泥成分的浪費(fèi)和并導(dǎo)致對混凝土造成破壞。離子對混凝土結(jié)構(gòu)的破壞。起初，鹽溶液通過毛細(xì)管虹吸現(xiàn)象進(jìn)入混凝土，然后隨著水在混凝土內(nèi)部分散開來。
混凝土結(jié)構(gòu)的溫度差異將對鹽分的滲透產(chǎn)生很大影響，這取決于各種原因的綜合作用。但有一點(diǎn)就是，鹽類在混凝土內(nèi)部的分布不是隨機(jī)的，而是嚴(yán)格遵循熱動力學(xué)原理的。

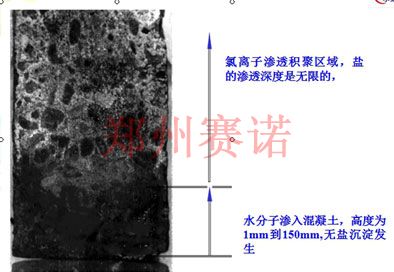

為研究鹽類分布，制備了規(guī)格為dia50mm×高300mm 的混凝土圓柱。養(yǎng)護(hù)28天后，我們把他們放入底部有10mm深度濃度為10％氯化鈉溶液的瓶中，14天后，14天后，我們沿縱向切開，，干燥6天。如果1所示，底部浸泡的位置不含鹽，大量的鹽釋放區(qū)域明顯分布在上部。明顯的，這就是篩孔效應(yīng)，水分子在混凝土的大毛細(xì)孔內(nèi)積聚，而不能在微細(xì)毛細(xì)孔內(nèi)聚集，只有很小的離子并具有很大的動能，才能通過膠體，在混凝土內(nèi)形成不規(guī)則的結(jié)晶體。
可以肯定的，鹽離子在混凝土內(nèi)部的積聚深度大于水分子。隨著鹽濃度的增加，將發(fā)生結(jié)晶現(xiàn)象。
鹽類的結(jié)晶速度大于混凝土結(jié)晶速度的10倍以上，這就是鹽結(jié)晶的體積的增加將導(dǎo)致混凝土從里面破壞的原因。破壞面積和深度取決于混凝土的密度和混凝土損壞的時間的長短.
此研究關(guān)注混凝土的由鹽類和礦物造成的腐蝕. 明顯的結(jié)果是水泥石從骨料周圍脫落并碎解，這兩個過程同時發(fā)生。.
水泥石從骨料周邊分離是混凝土的性質(zhì)之一，因為他們的密度，熱膨脹的線性系數(shù)不同，彈性模量，強(qiáng)度，吸水性等都不同，將經(jīng)常引起溫度膨脹方面的耐久性問題，特別是在環(huán)境溫度和濕度變化大的條件下。這種水泥石的碎解是水泥的陽離子和海水離子反應(yīng)的結(jié)果，這種反應(yīng)結(jié)果是3-5年后出現(xiàn)鹽斑，棱角變鈍，開裂，從而縮短使用壽命

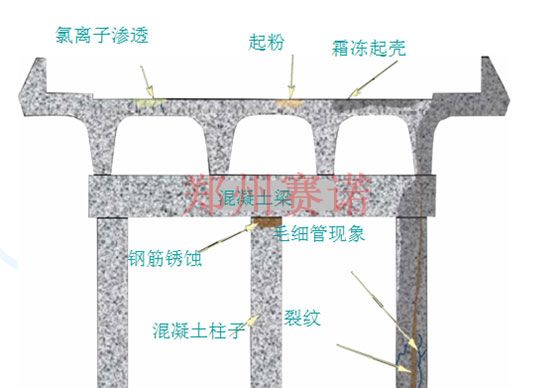

如果防護(hù)不當(dāng)，將會導(dǎo)致如上圖所示的后果。

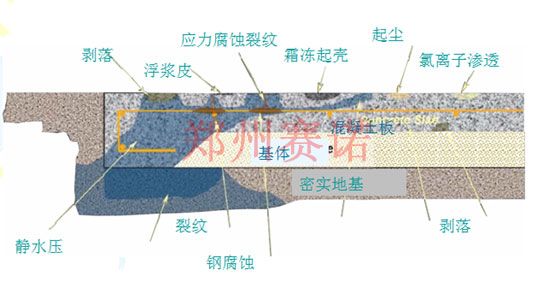

混凝土與潮氣有關(guān)的混凝土缺陷問題：

治理方法：對于新建工程，只需噴涂封鄭州賽諾建材的的YY-37封閉材料即可，該材料粘結(jié)強(qiáng)度高，抗?jié)B性好，耐紫外線，耐候性高，抗凍性好，不脫落等特點(diǎn)，可以低成本耐久性的保護(hù)混凝土結(jié)構(gòu)免受水汽的侵入。
如果腐蝕非常嚴(yán)重，
則應(yīng)清理基面，露出堅實的基面后，噴涂鄭州賽諾建材的YYB防腐抗?jié)B漿料，封閉水汽進(jìn)入混凝土內(nèi)部。該材料具有如下性能：
抗壓強(qiáng)度:40.7MPA(28天)
抗折強(qiáng)度:9.4MPA(28天)
抗?jié)B壓力:1.8MPA
粘結(jié)強(qiáng)度:1.23MPA
抗開裂性能(開裂指數(shù)):152.5mm
收縮率:0.08%(28天)
抗凍循環(huán):150次
氯離子擴(kuò)散系數(shù):1.9×10-2m2/s(28天)
鋼筋銹蝕:對鋼筋無銹蝕危害
耐酸性(質(zhì)量分?jǐn)?shù)25%H2SO4溶液,7天質(zhì)量損失):4.8%
耐堿性(質(zhì)量分?jǐn)?shù)為35%的NaOH溶液,7天,抗壓強(qiáng)度比):100.8%
耐鹽性(質(zhì)量分?jǐn)?shù)20%Na2SO4溶液,7天,抗壓強(qiáng)度比):93.2%
耐高溫(200℃7天,質(zhì)量損失):2.4%
同時具有耐紫外線，微細(xì)裂紋自動修復(fù)等特性。

結(jié)論：道路橋梁安全無小事，預(yù)防勝于治療，在病害的初期進(jìn)行防范，成本遠(yuǎn)低于后期的病害治理。
根據(jù)工程的新舊腐蝕程度，選擇鄭州賽諾建材的不同產(chǎn)品進(jìn)行修復(fù)，其中鄭州賽諾建材的YY-37適合新工程，YYB適合腐蝕嚴(yán)重的工程的維修。
