重慶別墅外墻反堿、內(nèi)墻潮濕、屋頂漏水、電梯井滲水綜合治理方案
重慶一別墅群漏水嚴(yán)重，該別墅小區(qū)建在江邊，受江邊水汽及下坡地下水的影響，多棟別墅的電梯基坑、內(nèi)墻、外墻漏水，發(fā)霉，返堿現(xiàn)象。
經(jīng)過現(xiàn)場勘查，結(jié)合業(yè)主近期的滲漏檢查檔案，分析結(jié)構(gòu)產(chǎn)生滲漏部位情況分別為：
1、別墅外墻、窗框周等滲漏析堿，外墻飾面磚和真石漆涂層外觀破壞。
2、別墅內(nèi)側(cè)墻結(jié)構(gòu)滲漏、潮濕，房間、車庫、樣板房涂料或裝飾面破壞。
3、電梯基坑滲漏、潮濕，有積水。
以上滲漏、潮濕部位結(jié)構(gòu)缺陷，部分圖片如下：
外墻磚析白堿
車庫內(nèi)側(cè)墻潮濕發(fā)霉、涂料脫落
外墻真石漆破壞
樣板房內(nèi)側(cè)墻潮濕，裝飾面破壞
未裝修房內(nèi)側(cè)墻潮濕，涂料脫落
窗框周及陽臺滲漏，內(nèi)墻涂料破壞 電梯井滲水，基坑滲漏積水
二、編制依據(jù)
國家標(biāo)準(zhǔn)《地下工程防水技術(shù)規(guī)范》GB 50108—2008
國家標(biāo)準(zhǔn)《地下防水工程質(zhì)量驗收規(guī)范》GB50208—2002
國家行業(yè)標(biāo)準(zhǔn)《房屋滲漏修繕技術(shù)規(guī)程》CJJ62-1995
國家行業(yè)標(biāo)準(zhǔn)《無機防水堵漏材料》JC 900—2002
國家行業(yè)標(biāo)準(zhǔn)《聚合物水泥防水砂漿》JC/T 984—2005
國家行業(yè)標(biāo)準(zhǔn)《建筑防水涂料用聚合物乳液》JC/T1017—2006
國家行業(yè)標(biāo)準(zhǔn)《聚氨酯灌漿材料》報批稿
有關(guān)該別墅小區(qū)建筑、裝飾施工平面圖、技術(shù)質(zhì)量及施工要求
三、別墅滲水、潮濕原因分析及綜合治理措施步驟
別墅外墻、內(nèi)墻、電梯基坑：
通過對別墅各個滲漏部位的現(xiàn)場勘查統(tǒng)計，滲漏多發(fā)生在外墻、內(nèi)墻、電梯基坑三大部位。
重點內(nèi)墻潮濕均由外墻滲漏導(dǎo)致，分析為原別墅外墻未設(shè)計或未施工防水層，或原防水層破損，外墻進水析白堿，導(dǎo)致外墻飾面磚、真石漆涂層起鼓、污染，自然形成滲水通道，水便從結(jié)構(gòu)裂縫、窗框周圍、孔洞缺陷部位侵入，造成滲漏，室內(nèi)墻紙、涂料、裝飾面發(fā)霉，逐漸擴散到室內(nèi)各處。
外墻面：因該別墅墻體為加氣砼磚砌筑，外墻真石漆涂層或外墻飾面磚縫勾填不嚴(yán)實，女兒墻壓頂和飾面磚結(jié)合處不密實，空調(diào)洞口及安裝水管等的膨脹螺栓周圍有孔洞，下雨時雨水便從這些虛弱部位滲進墻體而出現(xiàn)了滲漏水。
窗戶：a、鋁合金窗框與墻體交接處，部分密封膠已老化開裂翹邊。b、窗四周的墻面及陰、陽角飾面磚縫勾填不密實。c、鋁合金窗的自身結(jié)合處不密實，窗框和墻體結(jié)合部位中間有空隙，部份推拉窗的密封條安裝時有縫隙。
通過對別墅電梯基坑底板和四面?zhèn)葔B漏部位的勘察分析，地下結(jié)構(gòu)受下坡地下水位影響，基坑混凝土澆搗過程中存在缺陷，原設(shè)防層失敗，基礎(chǔ)防水層滲漏，混凝土結(jié)構(gòu)疏松脆弱，自防水功能失效，產(chǎn)生滲漏積水。
綜合治理措施步驟：
上述滲漏產(chǎn)生的主要原因為原別墅迎水面防水層破壞，結(jié)構(gòu)不密實，產(chǎn)生裂縫喪失自防水功能。由于別墅內(nèi)墻已經(jīng)批抹膩子找平和墻紙、木線裝飾，遮蓋住了結(jié)構(gòu)裂縫、孔洞等缺陷，滲漏水以裂縫、孔洞等缺陷為中心自由擴散。綜合治理時別墅內(nèi)、外墻滲漏采取雙面進行結(jié)構(gòu)補強、防水、抗?jié)B、堵漏等措施；別墅電梯基坑滲漏采取背水面進行結(jié)構(gòu)補強、抗?jié)B、堵漏等措施，避免外部的開挖不便。
重點措施步驟為：
施工前，滲漏范圍排查，賽諾探測設(shè)備檢漏。滲漏數(shù)據(jù)、部位記錄。
1.別墅外墻滲漏的治理：
1）.飾面磚外墻：
a.腳手架搭設(shè)，準(zhǔn)備安全措施；
b.稀草酸清洗外墻基面白堿，清水沖洗干凈，晾干；
c.用YYA特種防水抗?jié)B漿料嵌填磚縫孔，YY36特種耐候防水涂料涂刷窗邊缺陷；
d.磚縫低壓噴刷無色YY10抗堿一噴靈二遍。
2）.別墅真石漆外墻：；
a.鏟除破損涂層至外墻原找平基面，清水沖洗干凈，晾干。
b.清理后缺陷部位噴涂YYA特種防水抗?jié)B漿料抗?jié)B補強。
c.整體低壓噴刷無色YY11外墻滲漏一噴靈二遍。
d.外墻找平膩子施工，封閉底油，分格造型，噴涂真石漆，防水面油。
2.內(nèi)墻滲漏、潮濕的治理：
a.鑿除膩子，拆除破損裝飾面等附著物至原結(jié)構(gòu)結(jié)實的基面，清洗找準(zhǔn)裂縫等滲漏水缺陷，順側(cè)墻裂縫鑿‘八’型槽，墻根開槽；
b.清理后整體噴涂YYA特種防水抗?jié)B漿料抗?jié)B補強；
c.槽內(nèi)填YYH防水漿料加強抗?jié)B；
d.YY16閃凝漿料或YY17特種萊卡樹脂堵漏止水；
e.批抹YY-37防水砂漿;
f.用RD-S防水粘結(jié)料粘貼PAWM冗余內(nèi)防水卷材；
g.批抹壓實YYT抗結(jié)露材料。
h.內(nèi)墻找平膩子，乳膠漆或墻紙等飾面。
3.別墅電梯基坑漏水：
a.清除電梯基坑結(jié)構(gòu)浮灰等垃圾至原混凝土結(jié)實結(jié)構(gòu)；
b.滲漏范圍鑿開，清理至結(jié)實結(jié)構(gòu)，遇鋼筋鏤空，以手有施工空間為好；
c.用YY-16閃凝堵漏漿料或YY-17特種萊卡樹脂止水，噴YYA特種防水抗?jié)B漿料抗?jié)B，噴YYG灌漿固結(jié)料補強加固；
d.金屬構(gòu)件和基面連接部位涂刷YYF防腐涂料封閉；
e.整體批抹壓實YYT抗結(jié)露材料；
五、運用技術(shù)、材料
根據(jù)現(xiàn)場條件，為保證無滲漏整體效果，采用鄭州賽諾建材的專業(yè)防水技術(shù)，設(shè)計整體結(jié)構(gòu)加固、抗?jié)B堵漏處理方案，配套特種抗?jié)B補強材料和配套耐磨抗?jié)B地坪系統(tǒng)施工，構(gòu)建一個高強度的多重內(nèi)防水抗?jié)B車庫地坪系統(tǒng)，徹底解決地下車庫漏水的難題。
賽諾技術(shù)的優(yōu)勢: 公司具有20年工程水密封經(jīng)驗，12年世界500強企業(yè)服務(wù)背景，專注于建筑內(nèi)防水技術(shù)，由具有豐富大型跨國公司工程服務(wù)背景的技術(shù)團隊創(chuàng)建，是一家以科技研發(fā)，技術(shù)創(chuàng)新型的高新技術(shù)生產(chǎn)企業(yè)。擁有幾十種防水防腐方面的高新技術(shù)，可以根據(jù)現(xiàn)場滲漏水情況量身定做耐久性防水抗?jié)B施工方案的專業(yè)內(nèi)防水技術(shù)。不破壞混凝土結(jié)構(gòu)，在背水面徹底解決混凝土或磚混結(jié)構(gòu)局部或大面積漏水問題。本技術(shù)施工簡單，速度快，成本低，耐久性好，使用高壓注漿或其他材料效果不佳的，采用賽諾技術(shù)可以達到理想效果。
主要材料性能：
1、YYA特種防水抗?jié)B漿料
YYA特種防水抗?jié)B漿料，由鄭州賽諾建材有限公司研發(fā)，是一種專業(yè)在背水面處理混凝土、磚石結(jié)構(gòu)滲漏水的特種剛性內(nèi)防水材料，屬新型特種防水抗?jié)B材料，無毒無味，阻燃，環(huán)保，可用于食品和飲用水工程。是由幾十種純無機成分組成的灰色粉末，單組份，各種成分與水互相發(fā)生反應(yīng)后，具有多重防水抗?jié)B的功能，而且強度高(7天C30以上)，耐高低溫(-40-200℃)，粘接力強（2.0MPA），抗?jié)B壓力達1.8MPA，可耐180米水柱的壓力，不起層，不開裂，耐紫外線，耐老化，抗凍，不易被破壞，無搭接縫施工，可靠性高，可快速解決地下室滲水，地下車庫滲水，地下室漏水，地下車庫漏水，水池漏水，隧道滲水以及電纜溝漏水等各種混凝土大面積滲水與磚混結(jié)構(gòu)滲水問題，效果耐久。已通過國家建筑材料測試中心的檢測，其耐久性與可靠性經(jīng)過大量工程的實踐檢驗，得到了廣大客戶的高度認(rèn)可。本材料采用噴涂施工，即使采用高壓注漿或其他材料效果不佳的，使用本材料依然可以達到理想效果。
YYA特種抗?jié)B漿料作為內(nèi)防水施工的主要材料，具有以下優(yōu)點：
1）、優(yōu)異的防水抗?jié)B能力，是多重動態(tài)防水材料；
2）、和混凝土、磚石結(jié)構(gòu)粘接能力強，可背水面大面積帶水施工。即使遇到使用注漿或其他材料效果不佳的滲漏水情況，該材料同樣可以達到理想效果；
3）、采用噴涂法施工，防水層厚度均勻，無接縫，并可根據(jù)施工要求調(diào)節(jié)材料的厚度，既適合局部修復(fù)處理，也可以大面積施工；
4）、集防水，抗?jié)B，修復(fù)，加固，保護為一體，不需另做保護層，具有較高的抗壓強度與抗折強度，可以承受較高的漏水壓力，有效增加建筑物的強度；
5）、由純無機材料組成，與混凝土結(jié)構(gòu)同壽命，耐高溫，耐紫外線，抗凍，抗老化；
6）、無毒無味的綠色環(huán)保產(chǎn)品，可以應(yīng)用于食品工程和飲用水工程。
該材料應(yīng)用范圍廣泛：地下室，地下車庫，人防，隧道，地鐵，電纜溝，電梯井，電纜井，閥門井等各種地下工程滲漏水，以及水池，大壩，水利工程等各種混凝土,磚石結(jié)構(gòu)的建筑工程的滲漏水。
本材料經(jīng)常用于背水面對大面積混凝土滲水或者大面積磚混結(jié)構(gòu)滲水基層的處理。
2、YY-16閃凝堵漏漿料：
由鄭州賽諾建材有限公司研發(fā)，為無機高強度抗?jié)B材料，用于混凝土局部漏水或磚混結(jié)構(gòu)漏水的預(yù)處理，既能和混凝土基層結(jié)合好，又能與YYA特種防水抗?jié)B漿料結(jié)合好。
3、 YY-17特種萊卡樹脂

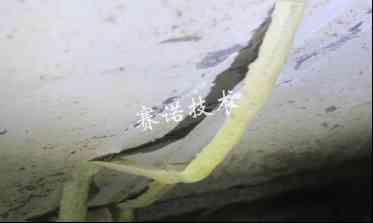

YY-17特種萊卡樹脂由鄭州賽諾建材公司研發(fā)，比普通發(fā)泡聚氨酯可靠性高的一種新型注漿料。雙組分，不需溶劑稀釋，低粘度，彈性高，粘結(jié)力強。特點是：粘結(jié)力強，無論基層干濕，都可以和混凝土緊緊粘結(jié)在一起，而且裂縫繼續(xù)變形也不容易脫落；粘度低，可以有效滲入混凝土的混凝土毛細孔內(nèi)；具有良好的彈性，可以快速填充因基層缺陷或者繼續(xù)變形而出現(xiàn)的蜂窩或者縫隙。

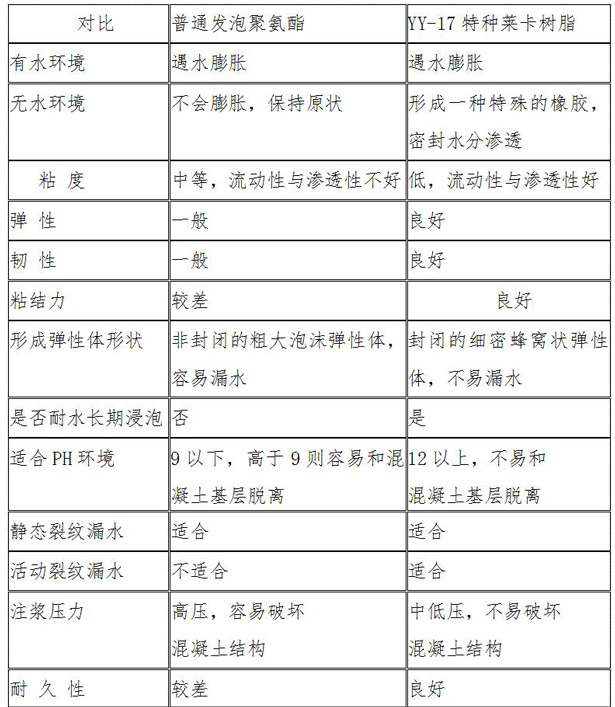

產(chǎn)品特點：

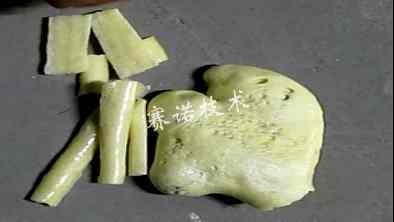

良好的柔韌性 獨特的封閉空隙 針狀結(jié)構(gòu)
而普通的聚氨酯注漿材料，粘度大，易收縮，和堿性潮濕混凝土不粘結(jié)，復(fù)漏率很高，效果不耐久。
4.YYH防水漿料：
為鄭州賽諾建材有限公司研發(fā)，為有機高強度漿料，粘結(jié)力強，抗?jié)B性好，常用于建筑內(nèi)防水的防水抗?jié)B處理，形成高抗?jié)B層，用于應(yīng)對大的水壓。
5、YYT抗結(jié)露材料
為單組分輕質(zhì)粉末，加水?dāng)嚢韬笸磕ㄊ┕ぃ哂锌節(jié)B的同時，具有抗冷凝水附著的性能。用于消除因空氣高溫潮濕而在混凝土基層上產(chǎn)生的冷凝水現(xiàn)象。
6、 YY-10抗堿一噴靈
YY-10是混有化學(xué)催化劑的，耐久性好的防水抗堿劑，抗?jié)B性24小時內(nèi)可耐背水壓0.004757巴(49毫米水柱)。YY-10的防水機制是混凝土空隙內(nèi)的結(jié)晶阻塞了水氣的通過。YY-10產(chǎn)生一種不溶于水的親水性的結(jié)晶體，結(jié)晶體與水的關(guān)系，在有壓力水或濕潤度環(huán)境下，結(jié)晶體吸水，快速膨脹，阻塞混凝土毛細孔，防止潮氣滲透，YY-10的低粘度特性使其深度滲透，其不成膜，不改變顏色，同時具有很好的防水作用。
YY-10可應(yīng)用在如下場合：
地板上需要覆蓋地毯，木板或瓷磚時
地板需要鋪環(huán)氧，聚氨酯地坪或聚尿涂層時
墻壁需要油漆涂層時
地下室發(fā)霉，細菌生長時
擋土墻或地下室
基礎(chǔ)，地板，混凝土地板
工廠，地鐵隧道
7、 YY-11外墻滲漏一噴靈
YY-11是一種能夠深度滲透的水基密封劑，用來做為所有的砂漿和纖維砂漿基體的密封材料。該產(chǎn)品無毒，不易燃，無味，不含VOC。是一種透明的單組分催化型無毒性材料，可替代硅烷，硅氧烷密封材料。YY-11化學(xué)反應(yīng)后，可滲入混凝土，砂漿的毛細孔內(nèi)，阻塞毛細孔，阻止水的滲透。YY-11可產(chǎn)生高度有效的，可呼吸的密封效果。
YY-11是由很多活性化學(xué)物質(zhì)組成的透明水性混凝土滲透性密封劑，其與空氣中的二氧化碳發(fā)生反應(yīng)，與混凝土基體成為一個整體。該產(chǎn)品不依靠混凝土內(nèi)部的堿性催化反應(yīng)，不包含硅烷，硅氧烷，硅酸鈉等成分，YY-11是無色的，不成膜，不變黃，不污染表面。其在基面內(nèi)部形成防水層，提高耐候性，保持表面清潔，防止空氣中的灰塵，酸雨，煙霧，工業(yè)污染物和其它大氣中的化學(xué)物質(zhì)的附著。YY-11用在地面及地面上，防止潮氣滲透，防止混凝土基體內(nèi)部的鋼筋的腐蝕。YY-11可消除起粉，減少霜凍引起的起皮現(xiàn)象。
產(chǎn)品特點：
YY-11 可增加混凝土和磚石表面的致密性，并不會改變表面的外觀及顏色。
適用于古代建筑，預(yù)制混凝土，地磚混凝土，大型混凝土，粉飾灰泥，粘土瓷磚，石灰石石頭，大理石，花崗巖和其它天然或人造石頭。
8、RD-S冗余內(nèi)防水漿料
是一種專業(yè)用于建筑內(nèi)防水的防水粘接漿料。雙組份，粘結(jié)力強，防水、粘接性能好，可承受一定水壓，常用于建筑內(nèi)部大面積內(nèi)防水、粘接處理。噴涂或涂刷施工。適合基層：混凝土、磚墻、砂漿層。
9、PAWM高分子卷材冗余密封系統(tǒng)
是引入現(xiàn)代設(shè)計方法中的可靠性理論，由新一代改性冗余防水卷材與高性能的的冗合RD-S防水粘接料組成的高韌性、高密度、高抗?jié)B、高可靠性的冗余密封防水系統(tǒng)，其自粘層和抗環(huán)境變化保護層具有自愈功能，與混凝土基層的冗合防水層反應(yīng)固結(jié)后，形成防水層與混凝土冗合防水系統(tǒng)的無間隙結(jié)合，形成混凝土自防水，杜絕防水層之間竄水隱患，形成一層施工，多重防水的冗余密封防水系統(tǒng)，該防水系統(tǒng)的防水層不易被破壞，即使被破壞也不易漏水，密封可靠率達80%（而目前的建筑滲漏率高達80%）。而且依據(jù)賽諾的冗余密封理論，即使后期防水層被嚴(yán)重破壞，造成局部漏水，因為冗余系統(tǒng)的存在，也不會導(dǎo)致大面積的竄水，維修也非常方便，簡單易行。賽諾冗余防水系統(tǒng)，從系統(tǒng)的高度采用冗余技術(shù)，實現(xiàn)密封的可靠性、安全性和耐久性?！?
施工特點：
1)、防水層受主體結(jié)構(gòu)沉淀的影響程度大大減小
2)、不需找平層，可在有明水和潮濕基面上施工
3)、無需做卷材保護層，即可實現(xiàn)鋼筋混凝土的澆筑。
產(chǎn)品特點
1)、具有髙度的韌性：具有抗穿刺自愈性能，延伸率高，有較高的抗拉，抗撕裂強度，有效防止植物根系穿刺。
2)、粘結(jié)力強：粘結(jié)密封性能好，有效防止竄水現(xiàn)象。
3)、耐化學(xué)侵蝕：耐酸堿鹽類及其他化學(xué)介質(zhì)性能優(yōu)良。
4)、耐紫外線、耐高低溫，耐老化，使用壽命長，且無毒無味，符合環(huán)保要求。
5)、防水可靠性高，多種高性能材料組成具有多重防水作用的冗余防水系統(tǒng)，施工中不易被破壞，被破壞也不易漏水，更不會竄水。
6)、施工簡單方便，工藝要求低，節(jié)約費用。
應(yīng)用領(lǐng)域
1)、適用于工業(yè)與民用建筑的平屋面、上人屋面、綠化屋面、蓄水屋面、 屋頂花園等的防水;
2)、可用于酸堿鹽或有毒物品侵害場所的防腐蝕、防毒、防滲工程；適用于基層結(jié)構(gòu)有振動或較大沉降的屋面;
3)、適用于地下室、地下車庫、人防工程、地鐵、隧道、電纜溝、管廊、地下連續(xù)墻等地下工程，以及污水池、清水池、橋梁、水庫、水渠、軍用設(shè)施等的防水、防滲、防潮工程。
施工方法
該防水系統(tǒng)施工時無明火，無有害氣體，無需加熱，施工時采用濕鋪或預(yù)鋪反粘法進行施工，施工簡單，速度快。
10、YYG特種灌漿固結(jié)漿料：
灰色粉狀無機高強度漿料，粘結(jié)力強，強度高，抗?jié)B性好，靜水下2-3小時可快速凝結(jié)固化，具有抗凍性。常用于建筑結(jié)構(gòu)缺陷補強加固和灌漿加固，形成高強堅固基面和抗?jié)B層，用于應(yīng)對帶水和潮濕基面、結(jié)構(gòu)。
1）、本產(chǎn)品加水?dāng)嚢杩芍苯佑糜诠酀{固結(jié)作業(yè)。
2）、針對不同大小的縫隙空間．不同土壤地質(zhì)環(huán)境，不同的灌漿基礎(chǔ)條件，不同的強度指標(biāo)要求確定適宜的水灰比(通常注漿料水灰比的范圍為0.5—3.0)，必須用高速（1400-1500轉(zhuǎn)/分）電動攪拌機進行攪拌5分鐘以上。
3）、可采用手動或電動水泥灌漿設(shè)備進行灌漿作業(yè)，注漿壓力在一定的范圍內(nèi)(通常在0.1-0.5MPa范圍內(nèi)）。不同的基礎(chǔ)條件，不同的水灰比，所需的注漿壓力不同。注漿壓力太大，可能形成劈裂注漿，無法均勻滲透。灌漿壓力太小，則無法滲透至細微空間。
11、YYF特種防腐涂料
YYF特種防腐涂料，雙組份，非油性，是一種整體密封防護型的新型抗腐蝕材料，剛?cè)峒娌ⅲ瑹o毒無味，阻燃，綠色環(huán)保產(chǎn)品。防腐蝕能力強，可同時耐各種酸堿鹽類的腐蝕，并防止水分及水汽的侵入，避免各種介質(zhì)對建筑物、鋼結(jié)構(gòu)等的侵蝕。
粘接力強，具有自動修復(fù)作用，整體密封防護好，耐候性好，適應(yīng)性強，施工簡便，常用于有耐久性防腐蝕要求的各種鋼結(jié)構(gòu)、混凝土、磚混結(jié)構(gòu)防腐防水工程。
12、YY36特種耐候防水涂料涂：
為新型特種耐候性防水漿料，耐水長期浸泡，耐紫外線，粘結(jié)力強，防水抗?jié)B，透氣性能好，耐高低溫，抗凍，耐老化；無毒無味，綠色環(huán)保，可用于飲用水工程。
本材料可對混凝土,磚石結(jié)構(gòu),瓷磚，天然石材等帶有裂紋的基面提供耐久性的防水保護.
主要用途:
可做為結(jié)構(gòu)防水層，如污水處理廠，地下室側(cè)墻外防水，游泳池，噴泉，水族館，溢洪道以及高檔會所或洗浴中心，別墅的廚房衛(wèi)生間防水等。
普通用途:
新老建筑地上的外部防水，可承受壓力水；磚石結(jié)構(gòu)的下面的水平防水層；做內(nèi)防水層，防止外部潮氣浸入；做為地下車庫的防水層；用做瓷磚下面做為防水層；在潮濕的空間內(nèi)，如衛(wèi)生間，廚房，淋浴室和陽臺，臺階等做為瓷磚下的防水層；游泳池的內(nèi)部防水層。
13、賽諾滲漏探測設(shè)備
能在較大范圍內(nèi)應(yīng)用的水分測量設(shè)備。該微波水分測量設(shè)備，具有簡單方便的數(shù)據(jù)獲取方式，并具備視覺預(yù)覽功能和強大的PC端圖像處理軟件。對材料不同深層可提供高精度水分分布圖。
施工案例

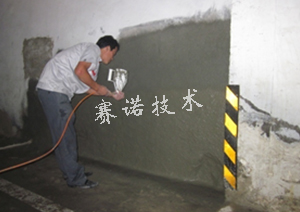

1.青島地下車庫漏水治理工程

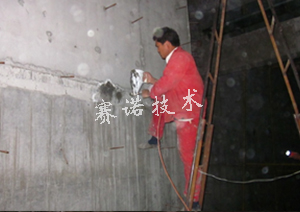

2.烏魯木齊地下車庫漏水治理工程

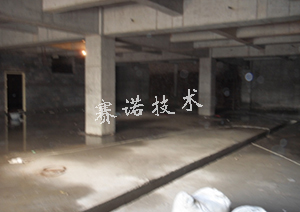

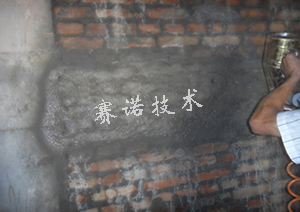

3.無錫地下車庫漏水治理工程

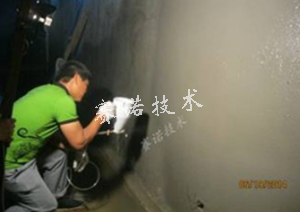

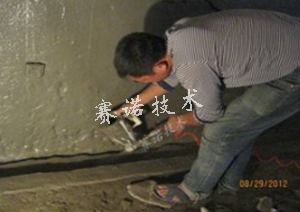

4.遼寧別墅墻大面積滲漏水的治理
5.商丘地下車庫滲漏的治理

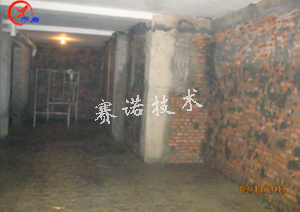

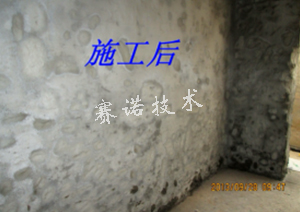

6.商丘地下室滲漏的治理

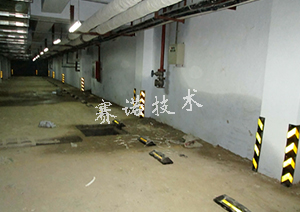

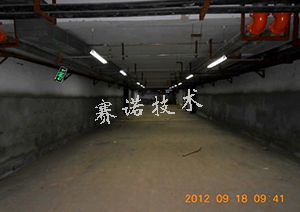

7.運城車庫滲漏的治理

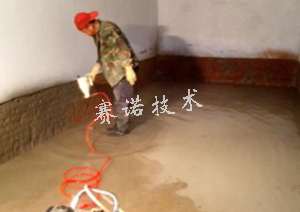

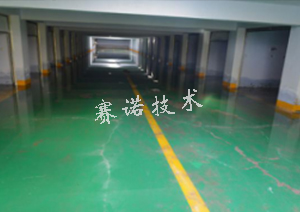

8.吉林車庫地板大面積滲漏的治理
9.哈爾濱別墅內(nèi)防水施工
10.株洲別墅地下室滲漏的治理

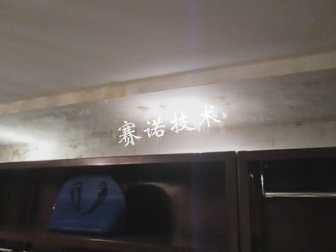

11.鄭州別墅發(fā)霉治理

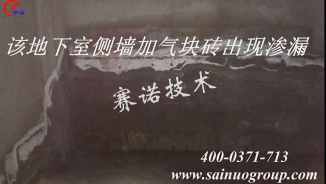

12.別墅地下室滲漏的治理

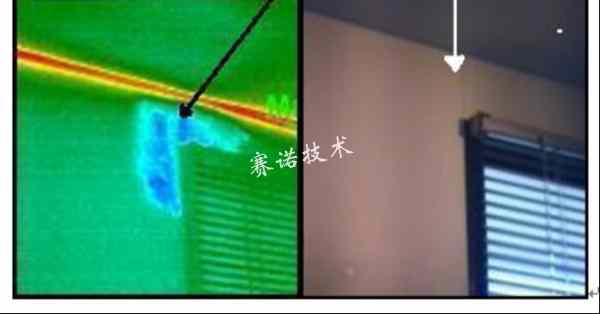

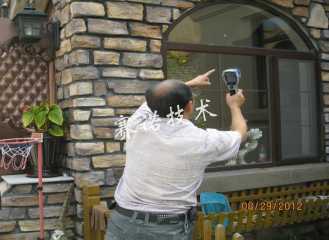

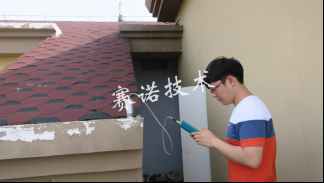

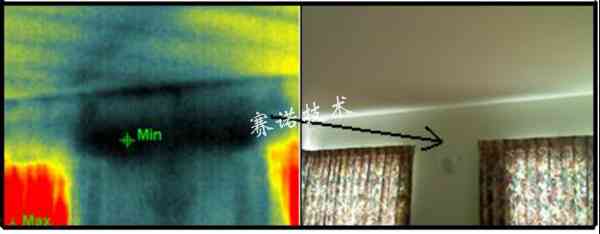

13.別墅滲漏檢測

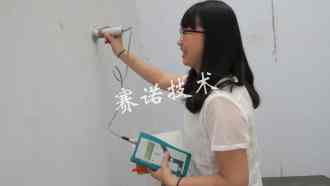

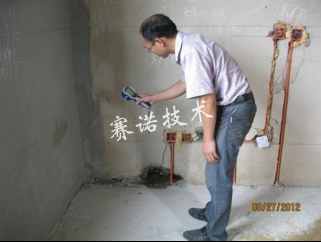

14.別墅滲漏檢測

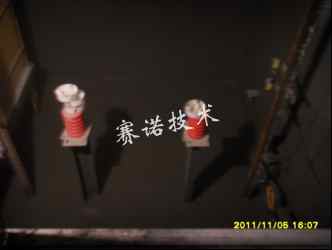

15.貴陽電梯基坑滲漏的治理

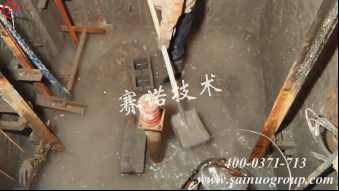

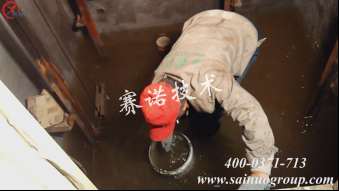

16.滿洲里電梯基坑滲漏治理

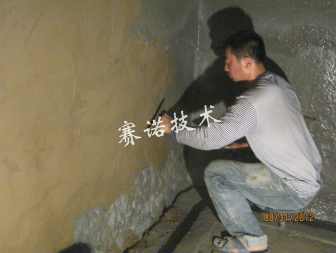

17.遼寧別墅抗結(jié)露治理

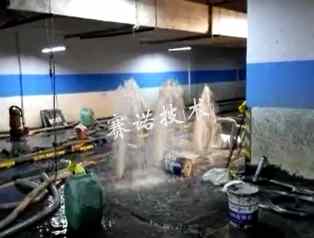

18.遵義車庫地板滲漏的治理
六、公司簡介：
鄭州賽諾建材有限公司是由具有豐富大型跨國公司工程服務(wù)背景的技術(shù)團隊創(chuàng)建。自成立之日起就一直致力于研發(fā)高端工程材料，提供混凝土、磚石結(jié)構(gòu)建筑物的防火、保溫、隔熱、防水、防腐、滲水、滲漏檢測、加固及工業(yè)地坪的咨詢、施工、維護等一體化服務(wù)，以其較高的性價比，創(chuàng)造性地解決了很多工程難題，受到工程界的普遍歡迎和好評。
公司開發(fā)的背水一噴靈特種漿料，因其很高的粘結(jié)強度，抗?jié)B性及高強度，高密度，特別適合地下工程滲漏的治理，無需把回填土挖開，只需在內(nèi)部簡單噴涂一下，即可消除滲漏，大大提高的滲漏治理的效率，提高的速度，降低了維護成本，尤其適合地下磚墻滲漏的治理.
公司引入現(xiàn)代設(shè)計方法中的冗余設(shè)計理念，向最好處努力，向最壞處著想，針對目前，滲漏多發(fā)的現(xiàn)象，采用國際新技術(shù)，開發(fā)了混合防水技術(shù)（Hybrid Waterproof Technology），具有一次施工，同時實現(xiàn)剛?cè)岫胤浪奶攸c，沒有搭接縫，耐長期水泡，即使柔性防水層被破壞，也不會漏水，更不會竄水，具有裂紋的自動修復(fù)功能，大大降低了滲漏的發(fā)生的概率；即使混凝土基面被嚴(yán)重深度破壞，造成滲漏，但因為不會竄水，維修也很簡單易行。避免防水系統(tǒng)整體崩潰的現(xiàn)象的發(fā)生。該產(chǎn)品尤其適合新建工程防水施工，大大提高防水的可靠性和安全性，防微杜漸，在項目初期，防漏于為然， 是打造高品質(zhì)的無滲漏工程理想選擇。
公司開發(fā)的漏水一注靈-YY-17特種萊卡樹脂，與水膨脹，止水；無水時，形成橡膠，長期耐水浸泡，不溶脹，可以與潮濕混凝土長期粘結(jié)在一起，從而適合活動裂紋漏水的治理，這是與市場上的聚氨酯材料的區(qū)別。
鄭州賽諾建材有限公司，工程水密封技術(shù)20年，12年的跨國公司國際工程咨詢背景，技術(shù)的可靠性和耐久性得到了全國各地項目和時間的驗證。
提供一對一的專家技術(shù)咨詢服務(wù)，提供疑難工程問題系統(tǒng)的可靠的耐久性解決方案，提供高端技術(shù)產(chǎn)品、工程施工一站式服務(wù)。
免費咨詢電話：400-0371-713 官網(wǎng)： www.zdweidun.com.cn
七、技術(shù)交流及資質(zhì)、證書
1.在上海與開發(fā)商技術(shù)交流
2.與中建七局做技術(shù)交流
3.與萬達和中建二局做技術(shù)交流
4.在中核做技術(shù)交流
5.在藏區(qū)處理滲漏造成的山體滑坡
6.在中石化做咨詢
7.魯能地產(chǎn)技術(shù)交流
8.非洲國際項目交流
9.非洲項目交流
10.非洲項目交流
11.國際項目技術(shù)指導(dǎo)
12..資質(zhì)、證書
